شنغهاي Zhongsu Pipe Co., Ltd. هي واحدة من ذوي الخبرة في الصين مصنعي أنابيب وتركيبات HDPE ، إنتاج تركيبات HDPE كجزء من نظام أنابيب البولي إيثيلين الكامل، وتوفير نطاقات الدمج التناكبي، ودمج المقبس، والصهر الكهربائي والضغط جنبًا إلى جنب مع أنابيب HDPE. تقوم تجهيزاتنا بتوصيل وإعادة توجيه وتفرع وإنهاء خطوط الأنابيب PE80/PE100 في إمدادات المياه البلدية، وتوزيع الغاز الطبيعي، وتصريف مياه الصرف الصحي، والري الزراعي، ونقل السوائل الصناعية.
نظرًا لأننا ننتج كلاً من الأنابيب والتجهيزات، يتم التحكم في توافق الأبعاد ودرجة المواد وطريقة التوصيل كنظام واحد بدلاً من تجميعها من سلاسل توريد منفصلة. لدينا الشركة المصنعة لتركيبات HDPE يغطي النطاق DN20 إلى DN1200، مع معدلات ضغط من PN10 إلى PN16 حسب النوع والحجم.
لدينا مجموعة تركيب HDPE
نقوم بتجميع تجهيزات HDPE عن طريق طريقة التوصيل، لأن نظام اللحام أو النظام الميكانيكي يحدد المكان الذي يمكن تركيب التركيب فيه، وأحجام الأنابيب التي تناسبها، وما هي معدات الموقع المطلوبة. يتم إنتاج كل مجموعة أدناه من راتينج PE80 أو PE100 البكر ويتم فحصها وفقًا لنفس معايير الأبعاد والضغط.

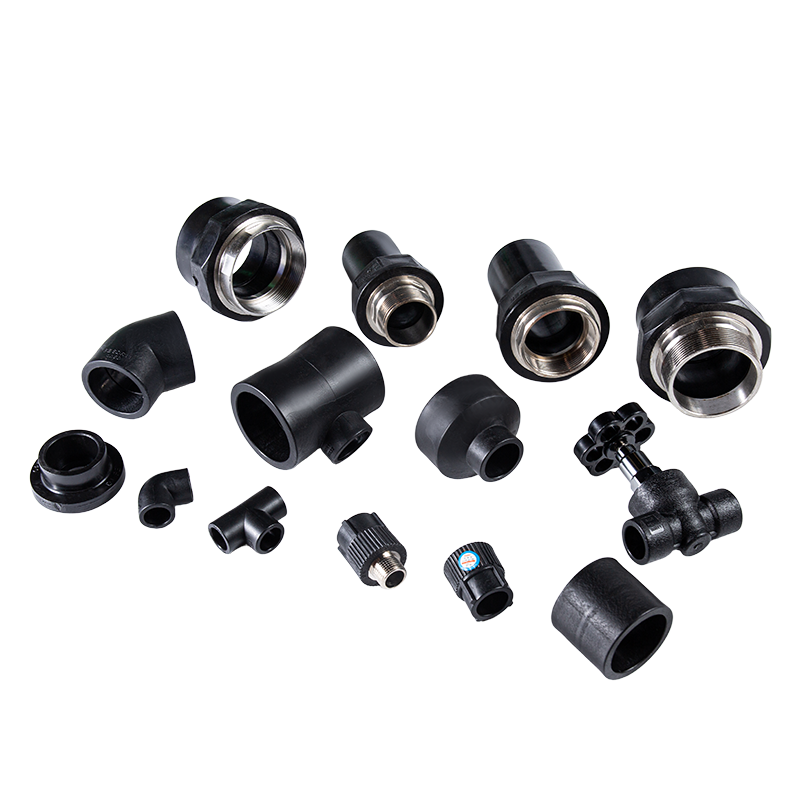

تركيبات المقبس الانصهار HDPE
للأنابيب الصغيرة والمتوسطة، عادة أقل من 110 ملم. الوصلات، والأكواع، والمحملات، ومخفضات السرعة، وأغطية النهاية، ونهايات كعب الروتين، والمحولات الملولبة، والصمامات الكروية.
الحجم 20-63 مم · PN1.6 MPa · PE100 · إدراجات نحاسية · خيوط BSP/NPT

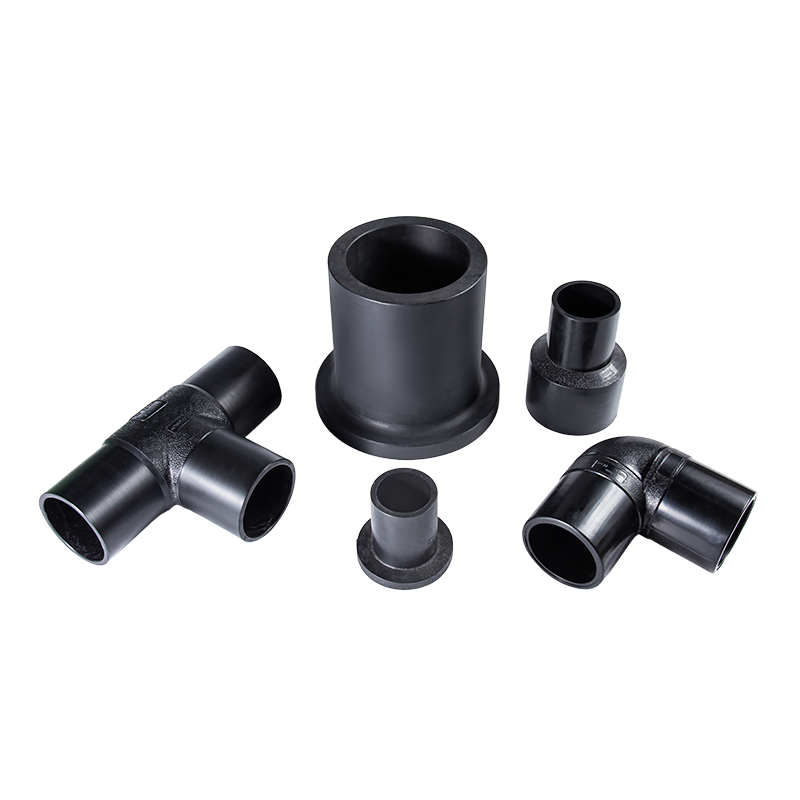

تركيبات بعقب فيوجن HDPE
لDN63 وما فوق. وصلات ملحومة متجانسة للمياه البلدية والغاز والبنية التحتية الصناعية ذات الضغط العالي.
الحجم 63–1200 مم · PN1.0–PN1.6 ميجا باسكال · PE100 · ISO 4427 / EN 12201

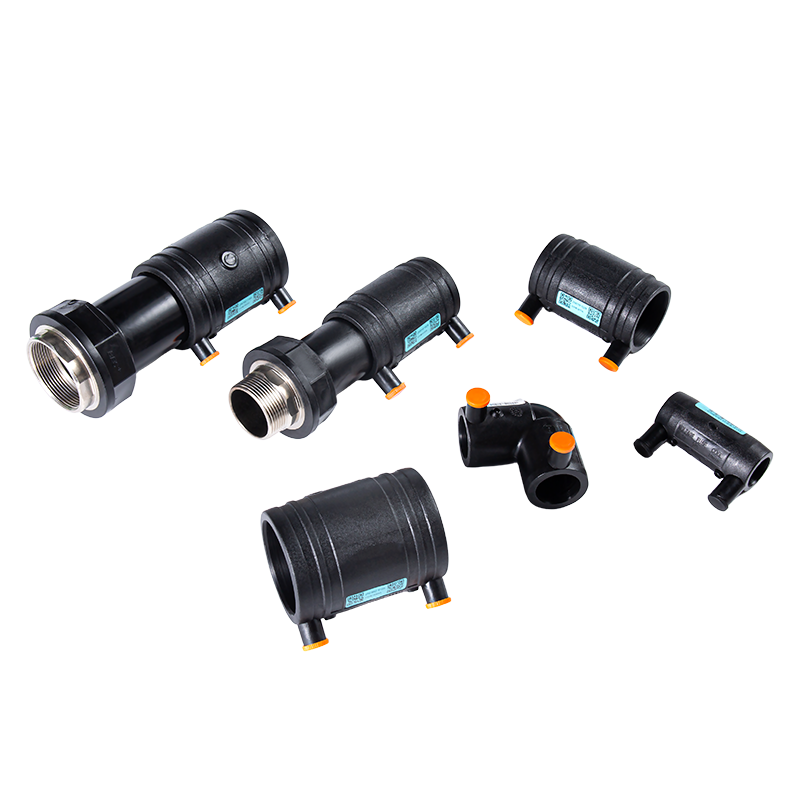

تركيبات الصهر الكهربائي HDPE
ملفات تسخين مدمجة للأماكن الضيقة وأعمال الإصلاح وشبكات الغاز حيث يفضل الانصهار المتحكم فيه.
الحجم 63-1200 ملم · غاز PN10 / ماء PN16 · -20 درجة مئوية إلى 40 درجة مئوية · ISO 4427 / EN 1555

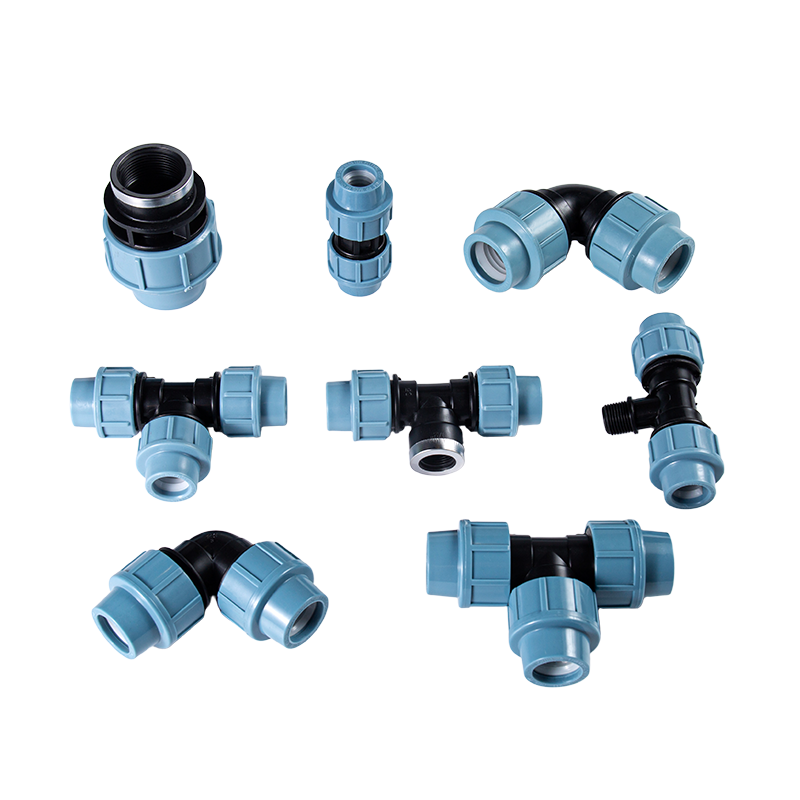

تركيبات ضغط HDPE
وصلات ميكانيكية بدون حرارة لتوصيلات الخدمة وخطوط الري والتجميع الميداني السريع.
أحجام مختارة · قابلة لإعادة الاستخدام · لا حاجة لمعدات لحام
أنواع الوظائف وأين تناسبها
داخل كل نطاق توصيل، نقوم بتزويد العائلات الوظيفية القياسية التي يحددها مصمم خطوط الأنابيب. تستخدم المسارات المستقيمة أدوات التوصيل ومخفضات السرعة. تغيير الاتجاه يستخدم مرفقين بزاوية 45 درجة و90 درجة؛ تستخدم اتصالات الفروع المحملات المتساوية والمخفضة؛ تستخدم عمليات الإنهاء أغطية النهاية ونهايات كعب الروتين؛ تستخدم التحولات إلى المعدات المعدنية أو الملولبة محولات من الذكور والإناث؛ يستخدم عزل التدفق الصمامات الكروية. تدعم تركيبات السرج ووصلات الإصلاح التدخل المباشر للشبكة.
| عائلة مناسبة | وظيفة نموذجية | طريقة الربط المشتركة | ملاحظات التطبيق |
|---|---|---|---|
| اقتران / تخفيض اقتران | اتصال الأنابيب المستقيمة، تغيير القطر | المقبس، بعقب، الصهر الكهربائي | أنابيب المياه، توزيع الغاز، الري |
| الكوع 45 درجة / 90 درجة | تغيير الاتجاه | المقبس، بعقب، الصهر الكهربائي | الشبكات المدفونة، وأنابيب المصنع، وغرف المضخات |
| المساواة / الحد من الإنطلاق | اتصال الفرع | المقبس، بعقب، الصهر الكهربائي | شبكات التوزيع، المشعبات |
| نهاية الغطاء / نهاية كعب | الإنهاء، والانتقال ذات الحواف | المقبس، بعقب، الصهر الكهربائي | وصلات الخزان، وصلات الصمامات |
| محول الخيوط | الانتقال من PE إلى المعدن | مقبس الانصهار مع إدراج النحاس | العدادات والمضخات والصمامات وخدمات التجويف الصغير |
| السرج / تركيب الإصلاح | فرع على العيش الرئيسي، إصلاح | الصهر الكهربائي | اتصالات الخدمة والصيانة |
مراقبة المواد والمواصفات
تجهيزات HDPE لدينا مصبوبة من راتينج PE80 أو PE100 البكر المستورد بنسبة 100%. يوفر PE100 حدًا أدنى أعلى من القوة المطلوبة ومقاومة أفضل لنمو الشقوق البطيء، وهو أمر مهم للأنابيب الرئيسية المدفونة تحت أحمال حركة المرور ولشبكات الغاز. نحن لا نستخدم المواد المعاد معالجتها في التركيبات المقاومة للضغط.
- نطاق الحجم: DN20 إلى DN1200 عبر برنامج التركيب الكامل.
- تقييمات الضغط: PN10 إلى PN16، يتم اختيارها حسب الحجم وطريقة التوصيل والوسيط.
- المعايير: DIN 16963، ISO 4427-3، EN 12201 وEN 1555 لتطبيقات الغاز.
- المواضيع: BSP وNPT على محولات ملولبة، مع إدخالات نحاسية.
- اللون: الأسود والأزرق بشكل قياسي، مع تحديد الدفعة.
يتم فحص سمك الجدار وعمق المقبس ومقاومة ملف التسخين والبيضاوية كجزء من الفحص أثناء العملية. تتم مطابقة أبعاد التركيبات مع أنابيب HDPE الخاصة بنا، وبالتالي فإن حجم DN المحدد وSDR ينتج وصلة متوافقة بدون تعديل ميداني.
صالح التطبيق
تناسب تركيبات HDPE الأنظمة التي تفوق فيها مقاومة التآكل والمرونة وعمر الخدمة الطويل صلابة المعدن. المادة خاملة كيميائيًا عبر مجموعة واسعة من السوائل ولا تصدأ أو تتكلس أو تدعم التآكل الجلفاني.
- إمدادات المياه والصرف الصحي البلدية: الأنابيب المدفونة وفروع التوزيع وتوصيلات الخدمة.
- توزيع الغاز الطبيعي: وصلات الصهر الكهربائي والدمج المؤخرة للشبكات المانعة للتسرب.
- الصرف الصحي ومياه الصرف الصحي: أنابيب الصرف الصحي ومحطات المعالجة ذات القطر الكبير.
- الري الزراعي: الخطوط الجانبية الميدانية وتوصيلات المضخات وتجديد شبكة المياه الريفية.
- نقل السوائل الصناعية: الكيميائية ومياه التبريد وخطوط المعالجة التي تتطلب الخمول.
بالنسبة للمشاريع التي تتطلب أيضًا أنابيب المياه الساخنة أو خدمات البناء، لدينا تركيب طاعون المجترات الصغيرة يغطي النطاق واجبات الضغط ودرجة الحرارة التكميلية ضمن نفس نطاق التوريد.
التوصيل والتركيب ودعم الموقع
تعتمد جودة الوصلات في نظام HDPE على مطابقة التركيبات مع إجراء اللحام الصحيح. نحن نؤكد طريقة التوصيل المقصودة في مرحلة عرض الأسعار بحيث تكون التركيبات وأنابيب حقوق السحب الخاصة ومعدات الموقع متسقة.
- الانصهار المقبس: يتم تسخين نهاية الأنبوب ومقبس التركيب وإدخالهما لتشكيل وصلة متجانسة، عادةً للأنابيب التي يقل طولها عن 110 مم.
- بعقب الانصهار: يتم مواجهة أطراف الأنابيب وتسخينها وضغطها معًا للحصول على DN63 وما فوق، مما ينتج وصلة أقوى من جسم الأنبوب.
- الصهر الكهربائي: يتم تطبيق التيار على الملفات المدمجة، والتي تناسب الخنادق المحصورة، وأعمال الإصلاح ومنشآت الغاز الخاضعة للرقابة.
- ضغط: تجميع ميكانيكي بدون حرارة لتوصيلات الخدمة والري.
نحن نقدم إرشادات التثبيت التي تغطي أوقات التسخين وعمق الإدخال وفترات التبريد واختبار الضغط. بالنسبة للمشاريع الأكبر حجمًا، يقوم فريقنا الفني بمراجعة الرسومات المتساوية القياس والجداول الزمنية المشتركة قبل الإنتاج بحيث تتوافق مجموعة التركيبات المسلمة مع التكوين المثبت.
ضمان الجودة والقبول
يتم الإنتاج تحت نظام مراقبة كامل للعملية بدءًا من تناول المواد الخام وحتى إطلاق البضائع التامة الصنع. حصلت شركة Shanghai Zhongsu Pipe Co., Ltd. على شهادات ISO 9001 وISO 14001 وOHSAS 18001، وتدير مختبرًا معتمدًا من CNAS لاختبار المواد والمنتجات.
- اختبارات أخذ العينات على كل دفعة إنتاج.
- التفتيش الروتيني أثناء العملية على فترات زمنية محددة أثناء عملية التشكيل.
- فحص الأبعاد والضغط والمظهر من قبل قسم الجودة.
- تتوفر تقارير فحص المصنع كوثائق الجودة للكميات التي تم تسليمها.
يتم إعداد وثائق القبول وفقًا للمواصفات المتفق عليها، بما في ذلك المرجع القياسي والحجم ومعدل الضغط ودرجة المواد. عندما يتطلب المشروع اختبار طرف ثالث أو شاهد العميل، فإننا نقوم بتنسيق جدول الفحص مع ممثل المشتري.
التخصيص والتعبئة والتسليم
نحن نقوم بتصنيع تجهيزات HDPE المخصصة وندعم توريد OEM وODM للموزعين ومقاولي المشاريع. يمكن إنتاج أبعاد غير قياسية وزوايا فرعية خاصة ومتطلبات ألوان محددة وتغليف خاص وفقًا للرسومات أو العينات المعتمدة.
يتم تعبئة التركيبات في أكياس بلاستيكية شفافة بكميات محددة وتوضع في صناديق كرتونية مخصصة لذلك. يتم تجميع الأنابيب وملفوفة في أكياس منسوجة. يتم تأكيد كميات التغليف ووضع العلامات على الكرتون وتكوين منصة التحميل مع الطلب بحيث تصل البضائع جاهزة لإصدارها في الموقع أو تخزينها في المستودع.
تصل قدرتنا التوريدية الشهرية إلى العشرات من الحاويات الكاملة. عادةً ما يستغرق التسليم القياسي حوالي 15 يومًا، ويعتمد الجدول الزمني النهائي على قائمة الطلبات وتحميل الإنتاج الحالي. نحن نحتفظ بمخزون كافٍ من الأنابيب والتجهيزات العادية لدعم الطلبات المتكررة والمختلطة.
المعلومات التي نستخدمها لتكوين الحل الخاص بك
لإعداد تكوين مناسب وعرض أسعار دقيق، نعمل وفقًا لبيانات المشروع أدناه. في حالة عدم توفر قائمة كاملة من المواد بعد، يكفي رسم متساوي القياس أو جدول زمني مشترك لإنشاء قائمة التركيب.
| الإدخال | ما نؤكده |
|---|---|
| المتوسطة والتطبيق | المياه والغاز والصرف الصحي والري أو السوائل الصناعية؛ درجة المواد وتصنيف الضغط |
| حجم الأنابيب وحقوق السحب الخاصة | تركيب نطاق DN وأبعاد المقبس وتوافق سمك الجدار |
| طريقة الربط | المقبس، بعقب، الصهر الكهربائي or compression range selection |
| الجدول الزمني المناسب | الأنواع والكميات وزوايا الفروع والمخفضات والانتقالات الملولبة |
| ظروف التشغيل | ضغط العمل ونطاق درجة الحرارة والدفن أو التركيب فوق الأرض |
| شروط التجارة والتسليم | FOB، CIF، CNF أو مصطلحات أخرى؛ ميناء الوجهة والجدول الزمني المطلوب |
للحصول على عرض أسعار كامل للنظام، قم بدمج الجدول الزمني المناسب مع جدولنا أنابيب البولي إيثيلين عالي الكثافة النطاق بحيث يتم توفير الأنابيب والتجهيزات بنفس المواصفات وتسليمها معًا.
الصيانة وقطع الغيار وإمكانية الخدمة
لا تتطلب تركيبات HDPE أي طلاء أو حماية كاثودية أو استبدال مجدول في ظل ظروف التشغيل العادية. تصبح الوصلة الملحومة جزءًا من خط الأنابيب، لذا تركز الصيانة على تشغيل الصمام وفحص الفلنجة واختبار الضغط الدوري بدلاً من استبدال التركيبات.
عند الحاجة إلى الإصلاح، تسمح تركيبات سرج الصهر الكهربائي ووصلات الإصلاح والأغطية الطرفية بالتدخل في مصدر رئيسي موجود. نقوم بتوريد تركيبات بديلة بالمواصفات الأصلية ويمكننا مطابقة الأحجام التاريخية لتمديدات الشبكة أو مشاريع إعادة التأهيل.
الأسئلة المتداولة
ما هو نطاق تركيب HDPE الذي يجب استخدامه لحجم أنبوب معين؟
تم تصميم تركيبات المقبس للأنابيب الصغيرة إلى المتوسطة، والتي يقل حجمها عادةً عن 110 مم. تغطي تركيبات الدمج المؤخرة والصهر الكهربائي DN63 حتى DN1200. تُستخدم تركيبات الضغط في توصيلات الخدمة والري المحددة حيث لا يكون التوصيل الحراري عمليًا.
ما هي تقييمات المواد والضغط التي تستخدمها تجهيزات HDPE الخاصة بك؟
نحن نقوم بالقولبة من راتينج PE80 أو PE100 البكر. تتراوح تقييمات الضغط من PN10 إلى PN16 اعتمادًا على نوع التركيب وحجمه، مع تصنيف تركيبات الصهر الكهربائي PN16 للمياه وPN10 للغاز. تشمل المعايير DIN 16963 وISO 4427-3 وEN 12201 وEN 1555.
هل تدعم تجهيزات HDPE المخصصة وOEM/ODM؟
نعم. نحن ننتج تجهيزات HDPE مخصصة وفقًا للرسومات أو العينات المعتمدة ونوفر برامج OEM وODM للموزعين والمقاولين، بما في ذلك الأبعاد غير القياسية وتكوينات الفروع الخاصة والتعبئة ذات العلامات الخاصة.
كيف يتم التحقق من الجودة قبل الشحن؟
يتم أخذ عينات من كل دفعة واختبارها، مع إجراء فحص أثناء العملية على فترات زمنية محددة أثناء الإنتاج. يدعم مختبرنا المعتمد من CNAS اختبار المواد والمنتجات، ويتم إصدار تقارير فحص المصنع كوثائق جودة للكميات المسلمة.
ما هو وقت التسليم والتعبئة والتغليف النموذجي؟
يستغرق التسليم القياسي حوالي 15 يومًا، ويخضع لقائمة الطلبات وجدول الإنتاج الحالي. يتم تعبئة التركيبات بكميات محددة وتعبئتها في علب كرتونية مخصصة؛ يتم تجميع الأنابيب وملفوفة في أكياس منسوجة. يتم تأكيد تفاصيل التغليف مع كل طلب.
هل يمكنك توريد الأنابيب والتجهيزات كحزمة واحدة؟
نعم. نقوم بتصنيع أنابيب HDPE من DN20 إلى DN1200 ونطاقات التركيب المطابقة، بحيث يمكن تزويد المشروع بالأنابيب والتجهيزات وملحقات الوصلات بمواصفات واحدة من مصدر إنتاج واحد.
