شركة شنغهاي تشونغسو للأنابيب المحدودة هي شركة رائدة مصنعي اتحاد PPR ، إنتاج اتحاد طاعون المجترات الصغيرة كجزء من نظام أنابيب PP-R الكامل الذي تم تصنيعه في مصنعنا بمنطقة جينشان في شنغهاي. تقوم وحدة PPR بربط طرفي الأنبوب بصمولة ملولبة وترتيب مانع للتسرب، بحيث يمكن فتح جزء من الخط وصيانته وإعادة تجميعه دون قطع الأنابيب. نحن نوفر ثلاثة أنواع من الاتحادات - بلاستيكية بالكامل، وملولبة للإناث، وملولبة للذكور - بأحجام 20 مم، و25 مم، و32 مم، مع تكوينات مخصصة يتم إنتاجها حسب الطلب.
تم تصميم مجموعتنا الموحدة للنقاط الموجودة في النظام التي يتم فتحها في أغلب الأحيان: عدادات المياه والمضخات وسخانات المياه والصمامات والمرشحات ووصلات المعدات. نظرًا لأن جسم الاتحاد والجوز ووجه الختم مصبوبون من نفس البوليمر المشترك العشوائي من مادة البولي بروبيلين المستخدم في الأنابيب الخاصة بنا، فإن الوصلة تحافظ على السلوك الحراري والكيميائي للخط المحيط.
مجموعة PPR Union التي نقوم بتصنيعها
يحل كل نوع اتحاد مشكلة واجهة مختلفة. النسخة البلاستيكية بالكامل تحافظ على المفصل بالكامل في PP-R، والذي يناسب المسارات المدفونة والمخفية حيث لا يكون هناك حاجة إلى أي اتصال معدني. تنتقل الإصدارات الملولبة من أنابيب PP-R إلى خيط معدني، وهي الطريقة التي يتم بها توصيل معظم المضخات والعدادات والخزانات.
| نوع الاتحاد | اتصال | تطبيق نموذجي |
|---|---|---|

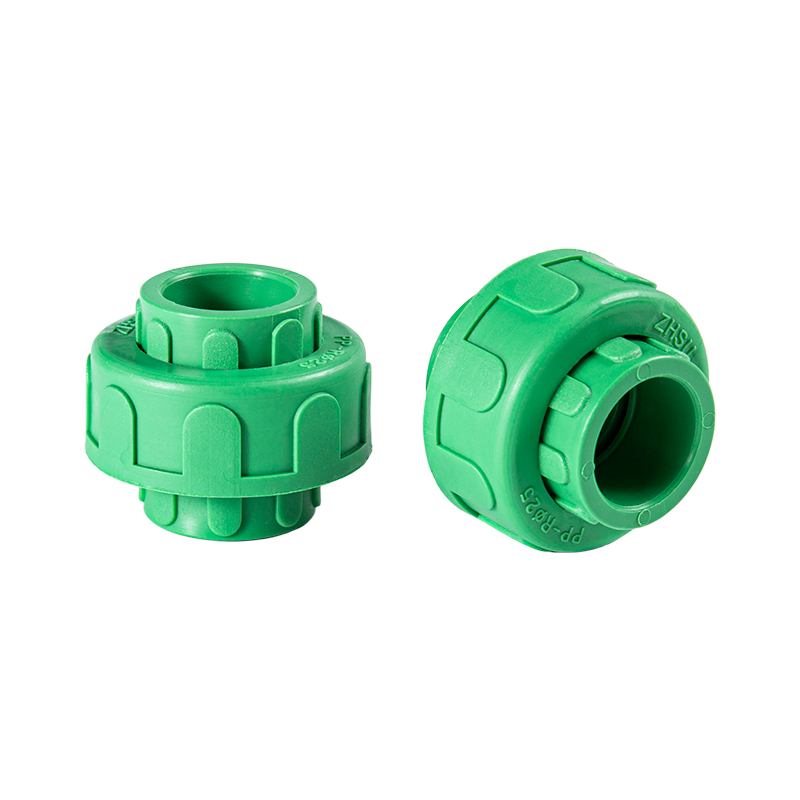

| اتحاد البلاستيك PPR | مقبس الانصهار كلا الطرفين | مسارات إمداد المياه المخفية والمدفونة، والأقسام الصاعدة، والمخارج المتعددة |

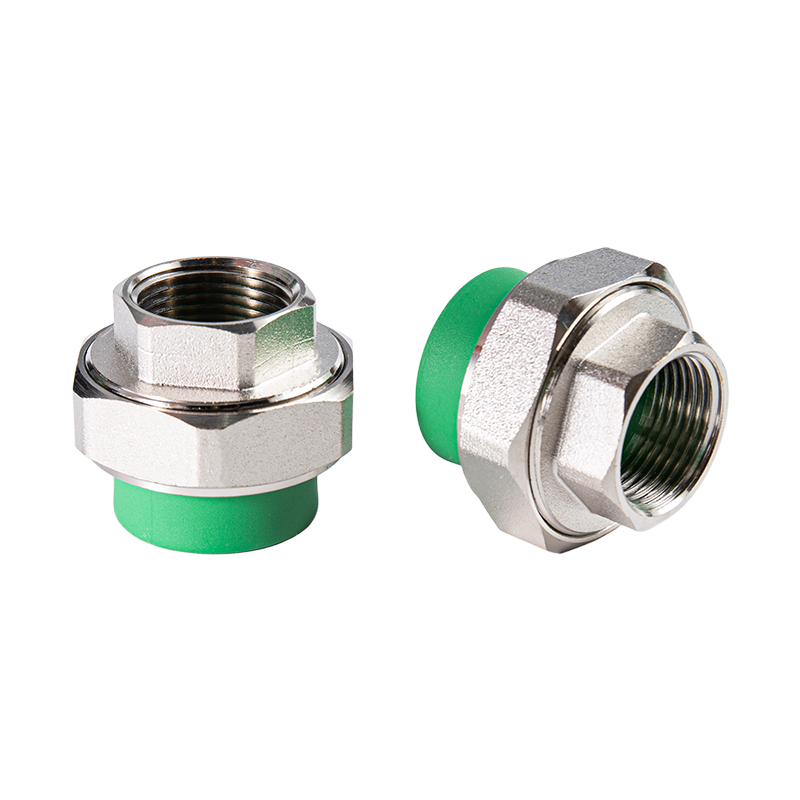

| اتحاد الخيوط النسائية PPR | مقبس فيوجن أنثى BSP/NPT | مخارج المضخات، عدادات المياه، مداخل الخزانات، توصيلات الصمامات |

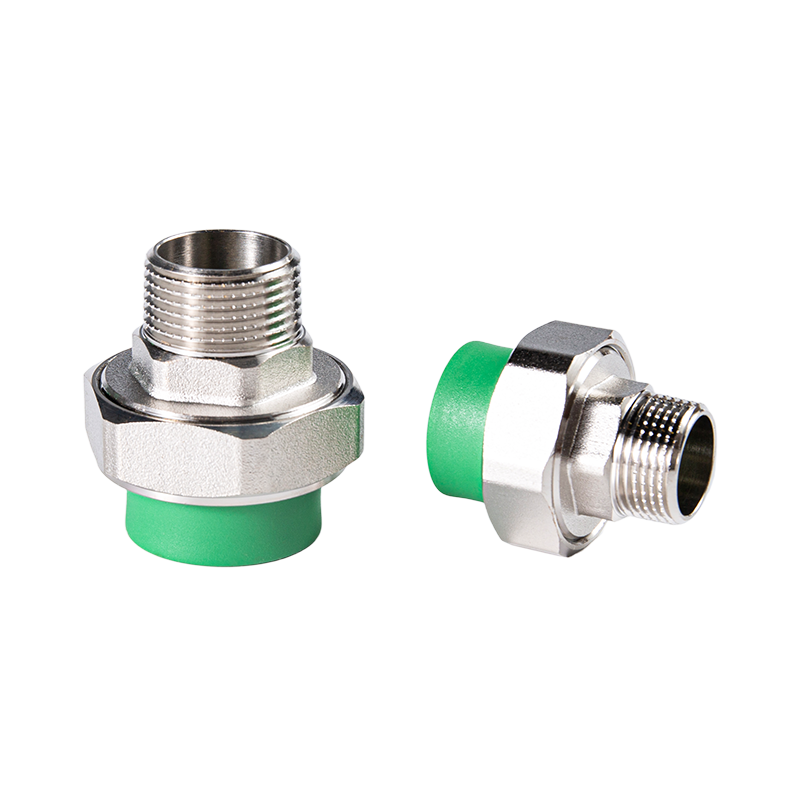

| اتحاد الخيوط للذكور PPR | مقبس فيوجن ذكر BSP/NPT | مداخل المعدات، وأغطية المرشح، ومجموعات التعزيز، ومنافذ الصمامات الملولبة |
تتراوح الأحجام من 20 مم إلى 32 مم بشكل قياسي، مما يتوافق مع الأقطار الصغيرة والمتوسطة المستخدمة في بناء إمدادات المياه والمياه الساخنة وتوزيع التدفئة. يتم إنتاج مجموعات أكبر أو غير قياسية كعناصر مخصصة مقابل رسم أو عينة مؤكدة.
حيث تتناسب نقابات PPR مع نظام الأنابيب
النقابة نقطة خدمية وليست مشتركة عامة. نقوم بوضعه في أي مكان سيتم فيه فتح الخط خلال فترة عمله، ونحتفظ بمفاصل الدمج من أجل التوصيلات الدائمة. يحافظ هذا الانقسام على أعمال الصيانة المحلية بدلاً من قطع جزء من الأنابيب بالقوة.
- نقاط القياس والتحكم: عدادات المياه وأجهزة قياس الضغط وصنابير الأجهزة التي تحتاج إلى إزالة دورية.
- توصيلات المضخة والمعدات: المضخات المعززة والدورات الدموية والمبادلات الحرارية وأغطية المرشحات حيث يسمح الاتحاد بالعزل السريع.
- دوائر الماء الساخن والتدفئة: يتم تشغيل الأنابيب PP-RCT والأنابيب ذات درجة الحرارة العالية حيث تصل الحركة الحرارية والخدمة المتكررة إلى كليهما.
- إقلاع الناهض والمشعب: الخطوط الفرعية التي يمكن تمديدها أو إعادة توجيهها بعد التسليم.
- التجمعات الجاهزة: الزلاجات ووحدات غرفة النبات التي يتم تجميعها خارج الموقع وضمها في الموقع.
تتزاوج الوحدة مع مجموعة PPR COUPLING الخاصة بنا للمفاصل الدائمة المستقيمة، ومع تركيبات PPR ELBOW وPPR TEE لإكمال تغيير المسار أو التفرع في نفس العقدة.
المواد والبناء
كذوي خبرة مصنع اتحاد مواسير PPR ، نحن نستخدم المواد الخام المستوردة لمنتجاتنا البلاستيكية، ومركب PP-R هو نفس عائلة الدرجة المستخدمة في إنتاج الأنابيب والوصلات لدينا. هذا الاتساق مهم في الاتحاد، لأن الجسم والجوز والأنابيب جميعها تتمدد وتنكمش بنفس المعدل تحت تغير درجة الحرارة.
- الجسم والجوز: PP-R مصبوب، مع وجه مانع للتسرب يتكون في نفس دورة التشكيل من أجل التركيز.
- إدراجات مترابطة: يتم ربط خيط معدني في الجسم المصبوب في الإصدارات النسائية والذكورية، بحجم مناسب لقطر الأنبوب المطابق.
- الختم: حشية مسطحة أو مقعد على شكل حرف O اعتمادًا على تصميم الاتحاد، مضغوط بواسطة صامولة الاتحاد.
- مآخذ الانصهار: تم تصميمها لتناسب أدوات دمج المقبس القياسية بحيث تعمل معدات التسخين واللحام الموجودة لدى القائم بالتركيب بدون محولات.
نظرًا لأن الوحدة عبارة عن وصلة قابلة للفك، فإن عنصر الختم هو الجزء الذي يتعرض للتآكل. نقوم بتوريد أختام بديلة وصواميل ربط كقطع غيار حتى يمكن استعادة نقطة الخدمة دون استبدال التركيب بالكامل.
الأحجام والخيوط وخيارات التكوين
يتم ضبط التكوين من خلال قطر الأنبوب على جانب الدمج ومعيار الخيط على جانب المعدات. نحن نؤكد كلا الأمرين قبل الإنتاج، نظرًا لأن الاتحاد الذي يطابق الأنبوب وليس منفذ المضخة يمثل مشكلة في الموقع.
| عنصر التكوين | الخيارات التي ننتجها |
|---|---|
| حجم الأنبوب الاسمي | 20 مم، 25 مم، 32 مم قياسي؛ أحجام مخصصة للرسم |
| نوع الاتحاد | البلاستيك، الخيوط الأنثوية، الخيوط الذكورية |
| معيار الموضوع | تم التأكيد لكل مشروع؛ خيارات موضوع متري وبوصة |
| اللون | ألوان PP-R القياسية؛ لون المشروع حسب الطلب |
| العلامة التجارية | دعم تصنيع المعدات الأصلية وأوديإم |
يتم توفير النقابات لتتناسب مع نظام الأنابيب الذي تخدمه. بالنسبة لدوائر الماء الساخن والتدفئة، نوصي بإقرانها مع أنابيب PPR للمياه ذات درجة الحرارة العالية، ولإمدادات الشرب الباردة والعامة مع مجموعة أنابيب إمداد المياه.
التثبيت والتشغيل والقبول
يتم تركيب الوحدة على مرحلتين: يتم لحام مقابس الدمج في أطراف الأنبوب، ثم يتم ربط صامولة الوحدة لضغط الختم. المرحلة الثانية، حيث تنشأ معظم التسريبات، لذلك نقوم بتوثيق أسلوب التضييق مع الأمر.
- قم بقص أطراف الأنبوب ومربعها، ووضع علامة على عمق الانصهار، ومقبس الحرارة والأنبوب إلى درجة الحرارة والوقت اللذين يحددهما قطر الأنبوب.
- انضم دون التواء، واستمر حتى يتم ضبطه، واترك المفصل يبرد تمامًا قبل تطبيق أي حمل ميكانيكي.
- قم بمحاذاة النصفين بشكل مركزي، ثم قم بتركيب الختم، ثم قم بربط صامولة الربط يدويًا، ثم قم بإنهاء استخدام مفتاح البراغي المحدد.
- قم باختبار الضغط للقسم المكتمل قبل الإخفاء أو العزل، وقم بتسجيل الاختبار على ورقة التشغيل.
تحتاج النقابات الملولبة إلى مادة مانعة للتسرب متوافقة مع مياه الشرب حيث يكون الخط مخصصًا لإمدادات الشرب. نحن نتأكد من عمق تعشيق الخيط حتى لا يتعرض المعدن للضغط الزائد أثناء الشد.
مراقبة الجودة والتوثيق
يتم الإنتاج تحت مراقبة العملية الكاملة بدءًا من تناول المواد الخام وحتى السلع تامة الصنع، مع إجراء فحص أثناء العملية على فترات زمنية محددة واختبارات أخذ العينات على كل دفعة. يقوم مختبرنا المعتمد من CNAS بإجراء فحوصات المواد والأبعاد، ويقوم قسم الجودة بإجراء فحوصات إضافية على فترات زمنية محددة.
- فحص الأبعاد والخيوط على أجسام الاتحاد والصواميل والإدخالات.
- اختبارات أخذ العينات الدفعية مع السجلات المحفوظة مقابل دفعة الإنتاج.
- يتم إصدار تقرير فحص المصنع كوثائق لضمان الجودة مع الشحنة.
- شهادة نظام الإدارة التي تغطي الجودة والبيئة والصحة والسلامة المهنية، مع شهادة CE للمنتجات المعمول بها.
يتم إعداد حزم التوثيق لكل طلب، ويمكننا مواءمة نطاق الفحص مع متطلبات قبول المشروع عندما يتم ذكرها في مرحلة عرض الأسعار.
التعبئة والتسليم وقطع الغيار
يتم تعبئة التركيبات في أكياس بلاستيكية شفافة بكميات محسوبة، ثم يتم وضعها في علب كرتونية مخصصة للتركيب. تحافظ هذه التعبئة على مكونات الاتحاد الصغيرة معًا وتحمي الخيوط وجوانب الختم أثناء النقل. يتم تجميع الأنابيب ومعبأة في أكياس منسوجة.
يستغرق التسليم القياسي حوالي 15 يومًا، مع تأكيد الجدول الزمني الفعلي مقابل قائمة الطلبات وتحميل الإنتاج الحالي. يتم الاحتفاظ بالتجهيزات العادية في المخزون، لذلك يمكن التعامل مع الطلبات الصغيرة والمتكررة دون حد أدنى للكمية. تتوفر الأختام الاحتياطية وصواميل الربط لمخزون الصيانة، ويمكننا توفير نفس نوع الوحدة عبر المراحل المتكررة للمشروع.
المعلومات التي نستخدمها لتكوين الحل الخاص بك
يكون الاقتباس الموحد واضحًا بمجرد إصلاح الواجهة. نحن نعمل من خلال قائمة الطلبات وشروط التجارة التي تحتاجها، ونقوم بتأكيد النقاط الفنية أدناه قبل إطلاق الإنتاج.
| مدخلات المشروع | لماذا نحتاجها؟ |
|---|---|
| قطر الأنبوب ونوع الاتحاد | يضبط حجم مقبس الانصهار وما إذا كان هناك حاجة إلى خيط |
| معيار الموضوع and gender | يطابق منفذ المضخة أو العداد أو الصمام الموجود في الموقع |
| المتوسطة ودرجة الحرارة والضغط | يؤكد درجة المواد واختيار الختم |
| الكمية حسب الحجم واللون | يقود قائمة التعبئة وعدد الكرتون |
| شروط التجارة والوجهة | يستخدم لعرض FOB أو CIF أو CNF أو الشروط الأخرى المتفق عليها |
| العلامة التجارية and marking requirements | يطبق علامة OEM أو ODM على الطلب |
أرسل قائمة الطلبات وشروط التجارة لعرض الأسعار، وسنؤكد في المقابل جدول التكوين والتعبئة والتسليم.
أسئلة اتحاد PPR من فرق المشروع
ما هو نوع الاتحاد الذي يجب استخدامه عند توصيل المضخة؟
عادة ما يكون الاتحاد الملولب هو الاختيار الصحيح، لأن منافذ المضخة ملولبة. استخدم الاتحاد الملولب الأنثوي حيث يكون منفذ المضخة ذكرًا، والاتحاد الملولب الذكر حيث يكون المنفذ أنثى. يتم لحام جانب الدمج بأنبوب PP-R، وبالتالي فإن الانتقال من الأنابيب البلاستيكية إلى المعدات المعدنية يحدث داخل الوحدة وليس في محول منفصل.
هل يمكن استخدام اتحاد PPR على خطوط الماء الساخن؟
نعم. يتم تشكيل الوحدة من نفس عائلة مواد PP-R مثل الأنبوب، لذلك فهي تتبع معدل درجة الحرارة للخط الذي تم تركيبه فيه. وللخدمة المستمرة في درجة الحرارة العالية، نقوم بإقران الوحدة مع PP-RCT أو الأنابيب ذات درجة الحرارة العالية بحيث تشترك المجموعة بأكملها في نفس أساس التصميم.
ما هي الأحجام المتوفرة، وهل يمكن إنتاج أحجام غير قياسية؟
يغطي الإنتاج القياسي اتحادات 20 مم و25 مم و32 مم من البلاستيك، والإصدارات الملولبة الأنثوية والذكورية. يتم إنتاج العناصر المخصصة وفقًا لرسم أو عينة مؤكدة، بما في ذلك معايير الخيوط الخاصة بالمشروع ومتطلبات الألوان.
كيف يتم ختم الاتحاد، وهل تتوفر أختام بديلة؟
يضغط صامولة الاتحاد على حشية أو حلقة على شكل حرف O على الوجه المحكم للجسم. نظرًا لأن هذا العنصر هو الجزء المتآكل في الوصلة القابلة للفك، فإننا نوفر أختامًا بديلة وصواميل ربط حتى يمكن استعادة نقطة الخدمة دون قطع التركيب.
ما هي الوثائق المرفقة مع أمر النقابة؟
يتم شحن الطلبات مع تقرير فحص المصنع، ويتم الاحتفاظ بسجلات أخذ العينات الدفعية مقابل دفعة الإنتاج. عندما يتطلب المشروع نطاق تفتيش محدد أو وثائق قبول إضافية، فإننا نؤكد هذا النطاق عند تقديم الطلب.
هل تدعم OEM و ODM لنقابات PPR؟
نعم. نحن ننتج النقابات تحت العلامة التجارية للعملاء ونطور تكوينات مخصصة للرسم. يمكن مواءمة العلامات والألوان والتعبئة مع متطلبات الموزع أو المشروع، ويمكن تكرار نفس المواصفات عبر مراحل لاحقة من نفس المشروع.
